Regály na formy – pevné a výsuvné systémy na mieru

Navrhujeme regálové riešenia na skladovanie ťažkých vstrekovacích a lisovacích foriem. Konštrukciu, nosnosť a spôsob manipulácie prispôsobujeme rozmerom nástrojov a prevádzkovým požiadavkám.

  • Návrh podľa hmotnosti a rozmerov foriem
  • Pevné aj výsuvné police
  • Dodávka a montáž podľa dohody
Regál na formy so strieškou a uloženými vstrekovacími formami

Pevné alebo výsuvné regály na formy?

Voľba závisí od hmotnosti foriem, frekvencie výmen a toho, ako s formami manipulujete.

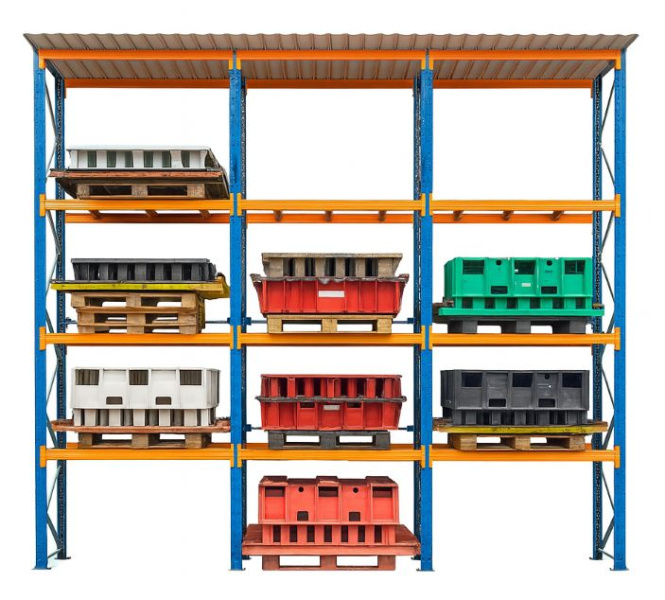

Pevný regál na formy s formami uloženými na úrovniach

Pevné úrovne

Pevné regály na formy

Stále úložné úrovne s oceľovou alebo drevenou výplňou, ktoré je možné navrhnúť ako zosilnené pre ťažké nástroje.

Vhodné pre
  • ťažké formy a nástroje
  • dlhodobé skladovanie
  • manipuláciu vozíkom alebo žeriavom pri dostatočnom priestore nad úrovňou
Výhody
  • jednoduchá a robustná konštrukcia
  • možnosť zosilnenia pre vysoké zaťaženie
  • nižšie nároky na údržbu
Obmedzenia
  • prístup žeriavom zhora len pri dostatočnej výške medzi úrovňami
  • pri vozíku treba manipulačnú uličku
  • vyžaduje posúdenie únosnosti podlahy
Ilustračný obrázok: regál na formy s výsuvnými policami, vysunutá polica a forma zakladaná žeriavom zhora

Ilustračný obrázok

Výsuvné police

Výsuvné regály na formy

Police sa vysunú pred regál, takže forma je prístupná žeriavom priamo zhora. Polica musí byť v krajnej polohe mechanicky zaistená.

Vhodné pre
  • časté výmeny foriem
  • prevádzky so žeriavom
  • formy, ku ktorým treba prístup zhora
Výhody
  • priamy prístup žeriavom k forme
  • rýchlejšia výmena nástroja
  • lepší prehľad o uložených formách
Obmedzenia
  • nosnosť a dĺžka výsuvu podľa konkrétneho výrobku
  • potrebný voľný priestor pred regálom
  • vyššie nároky na stabilitu a kotvenie

Nosnosti a dĺžky výsuvu neuvádzame paušálne – vychádzajú z technického návrhu pre vaše formy a z údajov konkrétneho výrobku.

Technické parametre pre návrh

Tieto údaje rozhodujú o konštrukcii regálu. Čím presnejšie ich poznáme, tým presnejší je návrh.

Parametre pre návrh regálu na formy
ParameterPrečo je dôležitý
Hmotnosť najťažšej formyRozhoduje o dimenzovaní nosníkov, políc a celej konštrukcie.
Rozmery foriemUrčujú hĺbku a šírku úložných plôch a svetlú výšku medzi úrovňami.
Počet nástrojovOvplyvňuje dĺžku regálu, počet polí a úrovní.
Počet úrovní a výška regáluMusí zodpovedať dosahu žeriavu a výške priestoru.
Typ úložných plôchOceľové alebo drevené výplne, pevné úrovne či výsuvné police.
Spôsob manipulácieMostový alebo stĺpový žeriav, vysokozdvižný vozík – určuje prístup k formám.
Priestor na vysunutiePri výsuvných policiach treba pred regálom voľný priestor na celú dĺžku vysunutia.
Zaťaženie podlahyZaťaženie sa prenáša cez päty stojín – posudzuje sa únosnosť podlahy.
KotvenieSpôsob a počet kotiev podľa návrhu a dokumentácie výrobcu regálu.
Bezpečnostné a zaisťovacie prvkyZaistenie výsuvných políc, dorazy a ochranné prvky podľa zvoleného systému.

Pri výsuvných systémoch je rozhodujúca poloha ťažiska: vysunutá ťažká forma pôsobí na regál mimo jeho pôdorysu. Preto sa pri návrhu posudzuje stabilita celej konštrukcie, kotvenie a to, aby bola naraz vysunutá len jedna polica.

Manipulácia a bezpečnosť

Pri bremenách v stovkách kilogramov a tonách rozhoduje správne používanie rovnako ako konštrukcia.

Manipulácia žeriavom

Formy sa ukladajú a vyberajú zvisle zhora – mostovým alebo stĺpovým žeriavom podľa prevádzky.

Bezpečné ukladanie

Forma sa ukladá na stred úložnej plochy a v rámci prípustného zaťaženia úrovne.

Zaistenie výsuvných úrovní

Polica musí byť pri manipulácii zaistená v krajnej polohe a po zasunutí proti samovoľnému pohybu.

Stabilita pri vysunutí

Vysunutá ťažká forma posúva ťažisko pred regál. Stabilitu zabezpečuje návrh konštrukcie a kotvenie.

Podlaha a kotvenie

Posúdenie podlahy a kotvenie podľa návrhu sú súčasťou bezpečného riešenia.

Označenie zaťažení

Na regáli majú byť viditeľne označené prípustné zaťaženia úrovní a polí.

Kontrola komponentov

Poškodené stojiny, nosníky alebo zaisťovacie prvky treba hlásiť a riešiť bez odkladu.

Pravidelné kontroly

Regály podliehajú pravidelným odborným kontrolám – kontrola a revízia regálov.

Kde sa regály na formy využívajú

Lisovne plastov

Vstrekovacie formy uložené pri lisoch, aby výmena nástroja nečakala na hľadanie a prevoz.

Nástrojárne

Formy pred opravou a po nej oddelene, s prehľadným označením pozícií.

Automotive výroba

Veľký počet nástrojov pre rôzne diely a projekty s presnou evidenciou miesta uloženia.

Lisovanie kovov

Ťažké strižné a ťažné nástroje na pevných zosilnených úrovniach s prístupom žeriavom.

Výroba technických dielov

Menšie série a časté výmeny foriem – výsuvné police skracujú manipuláciu.

Sklady nástrojov

Dlhodobo uložené formy chránené pred poškodením, prípadne vonku pod strieškou.

Postup spolupráce

  1. Pošlete parametre foriem

    Hmotnosti, rozmery, počet foriem a spôsob manipulácie.

  2. Preveríme riešenie

    Posúdime vhodný typ regálu, priestor, manipuláciu a podlahu.

  3. Technický návrh a ponuka

    Pripravíme návrh konštrukcie s cenovou ponukou.

  4. Dodávka a montáž

    Po odsúhlasení dohodneme termín dodávky a montáže.

Technický dopyt

Pošlite parametre vašich foriem

Na základe týchto údajov preveríme vhodné riešenie a pripravíme technický návrh s cenovou ponukou. Údaje, ktoré nepoznáte, nechajte prázdne.

  • technický výkres alebo náčrt foriem,
  • fotografie miesta, kde má regál stáť,
  • fotografie žeriavu alebo inej manipulačnej techniky,
  • informácie o podlahe, ak sú známe.

Radšej priamo?

Telefón: +421 949 155 551

E-mail: konatel@storage.sk

WhatsApp: napísať správu

Kontaktné údaje
Parametre foriem a priestoru

Správa je pripravená.

V otvorenom okne priložte fotografie alebo pôdorys a správu odošlite. Ak sa e-mail neotvoril, napíšte nám priamo na konatel@storage.sk alebo zavolajte na +421 949 155 551.

Polia označené * sú povinné. Tlačidlo otvorí váš e-mailový program alebo WhatsApp s pripravenou správou – fotografie a pôdorys priložíte priamo k nej.

Realizácie STORAGE

Z našich realizácií

Pevné regály na formy, ktoré sme dodali a namontovali.

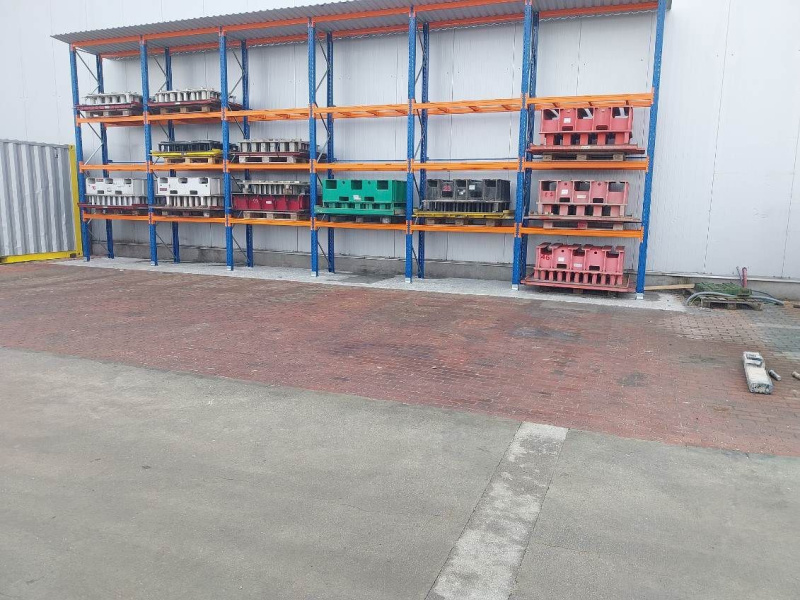

  • Pevný regál na formy so strieškou a uloženými formami
    Pevný regál na formyVonkajší regál so strieškou, formy na úrovniach
  • Dlhý rad regálov na formy pri stene výrobnej haly
    Pevný regál na formyRad regálov pri stene haly

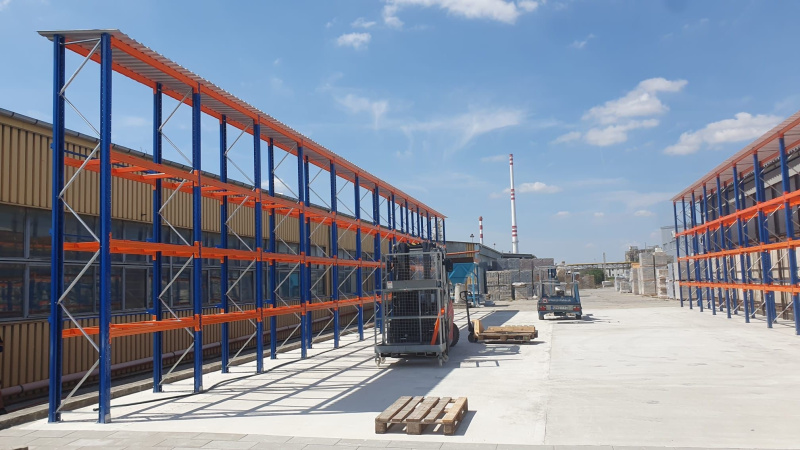

  • Regály na formy pred zaplnením vo vonkajšom areáli
    Pevný regál na formyRegály v areáli pred zaplnením

Časté otázky o regáloch na formy

Aký je rozdiel medzi pevným a výsuvným regálom?

Pevný regál má stále úložné úrovne a formy sa k nim prinášajú zboku vozíkom alebo zhora žeriavom, ak to výška úrovní dovolí. Výsuvný regál má police, ktoré sa vysunú pred regál, takže forma je prístupná žeriavom priamo zhora. Výsuvné police sú pohodlnejšie pri častej výmene foriem, pevné úrovne sú jednoduchšie a vhodné pre ťažšie nástroje.

Akú hmotnosť môže regál uniesť?

Nosnosť sa určuje technickým návrhom podľa hmotnosti a rozmerov vašich foriem, typu úložných plôch a konštrukcie regálu. Univerzálnu hodnotu preto neuvádzame – prípustné zaťaženie každej úrovne bude uvedené v návrhu a označené na regáli.

Je možné manipulovať s formami pomocou žeriavu?

Áno. Regál navrhujeme tak, aby zodpovedal vašej manipulácii – mostovému alebo stĺpovému žeriavu, prípadne vysokozdvižnému vozíku. Pri žeriave sú vhodné výsuvné police alebo dostatočný priestor nad pevnými úrovňami.

Aká podlaha je potrebná?

Dostatočne únosná a rovná podlaha, ktorá prenesie zaťaženie od pät stojín a umožní kotvenie. Pri ťažkých formách podlahu posudzujeme v rámci návrhu.

Je možné regál vyrobiť podľa rozmerov foriem?

Áno, rozmery polí, hĺbku úložných plôch a výšky úrovní navrhujeme podľa vašich foriem a priestoru.

Ako sa zabezpečuje stabilita pri vysunutí police?

Vysunutím ťažkej formy sa ťažisko posúva pred regál. Stabilitu zabezpečuje dimenzovanie konštrukcie, kotvenie podľa návrhu a zaistenie police v krajnej polohe. Naraz sa má vysúvať len jedna polica.

Je potrebná pravidelná kontrola?

Áno. Regály na formy podliehajú pravidelným odborným kontrolám ako ostatné skladové regály. S kontrolou vám pomôžeme – pozrite si kontrolu a revíziu regálov.

Aké údaje potrebujete na cenovú ponuku?

Hmotnosť najťažšej formy, rozmery foriem, ich počet, spôsob manipulácie, dostupnú výšku a plochu, lokalitu a ideálne výkres alebo fotografie. Stačí vyplniť formulár na tejto stránke.

Potrebujete uložiť formy bezpečne a prehľadne?

Pošlite hmotnosti a rozmery foriem. Pripravíme technický návrh a cenovú ponuku.

Skladovanie vstrekovacích foriem v lisovniach a nástrojárňach

Formy sú drahé a citlivé nástroje. Uloženie na zemi alebo v nevhodnom regáli zvyšuje riziko poškodenia funkčných plôch aj úrazu pri manipulácii. Regály na vstrekovacie a lisovacie formy preto navrhujeme podľa hmotnosti, rozmerov a spôsobu manipulácie v konkrétnej prevádzke.

Regály na ťažké formy a priemyselné nástroje

Pre ťažké nástroje sa používajú pevné zosilnené úrovne, pri častých výmenách výsuvné regály na formy s prístupom žeriavom zhora. Regály pre nástrojárne často kombinujú oba typy. Ako postupovať pri výbere, rozoberáme aj v článku Regály na formy na mieru.
